【全解析】JL纺机电磁铁系列产品

文章出处:责任编辑:人气:-发表时间:2018-04-12 14:57【

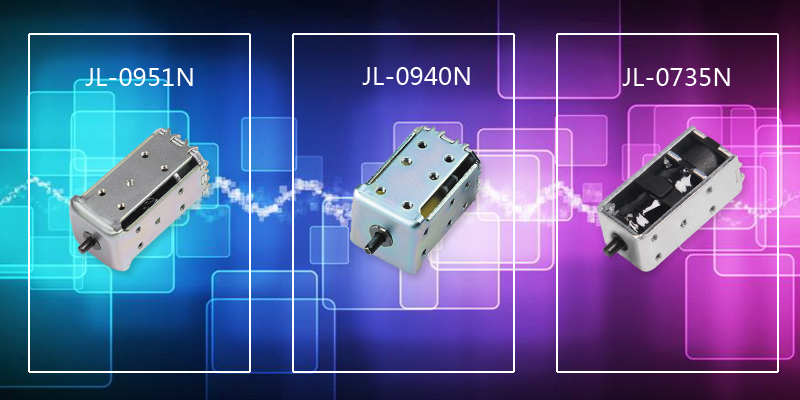

  电磁铁、选针器、电脑横机机头总成是金禄科技三大核心产品。本篇将详细解析JL纺机电磁铁系列产品的特点及其使用说明。

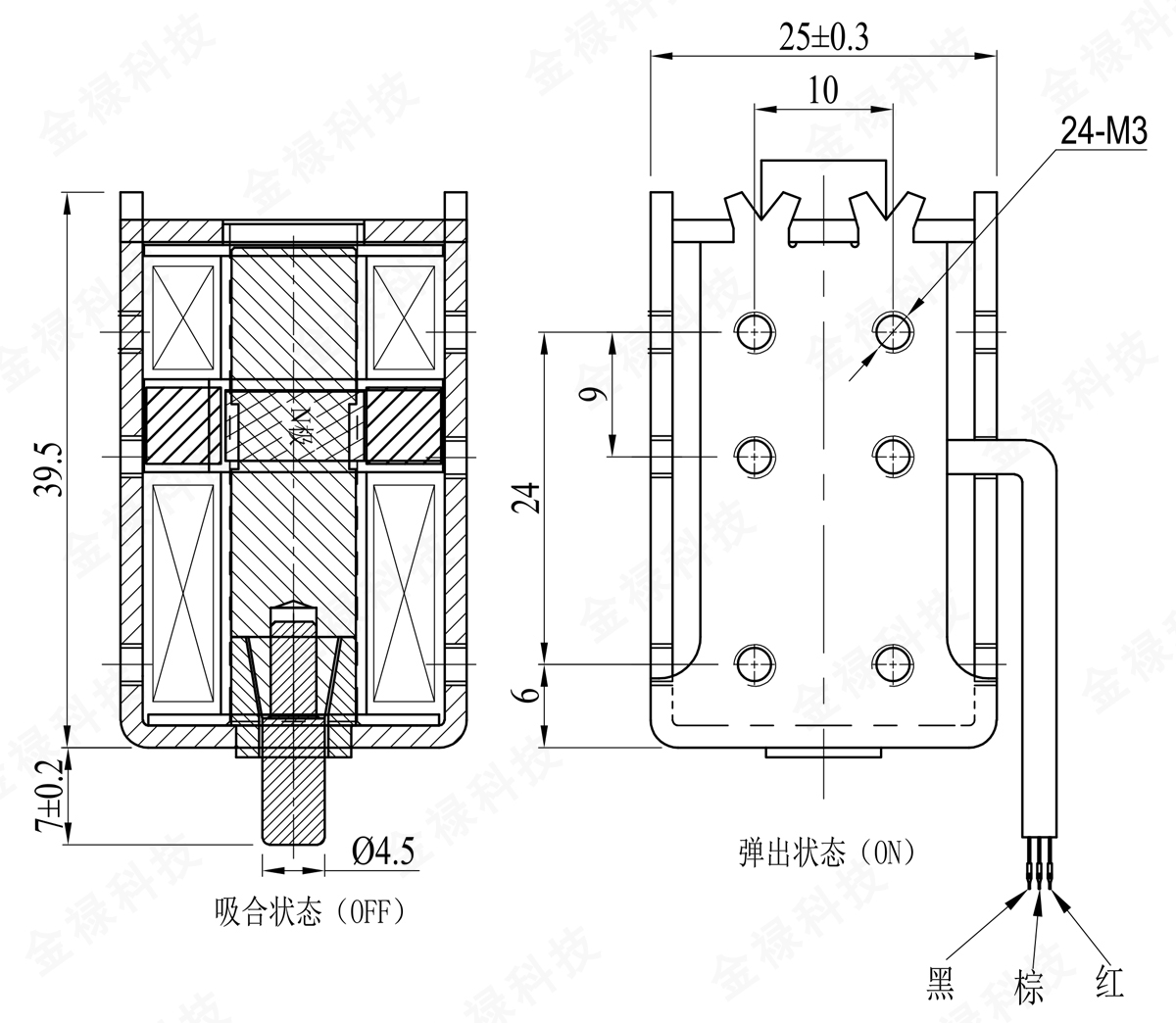

  换色电磁铁之JL-0951N


  技术参数:

  1、at20℃电阻13±10%Ω(红+黑),弹出电流1.85A

  at20℃电阻12.5±10%Ω(红+棕),吸合电流1.92A

  2、接线方式:红色线接正极(公端),黑色线接负极(弹出),棕色线接负极(吸合)。

  3、保持力大于2.5kgf.

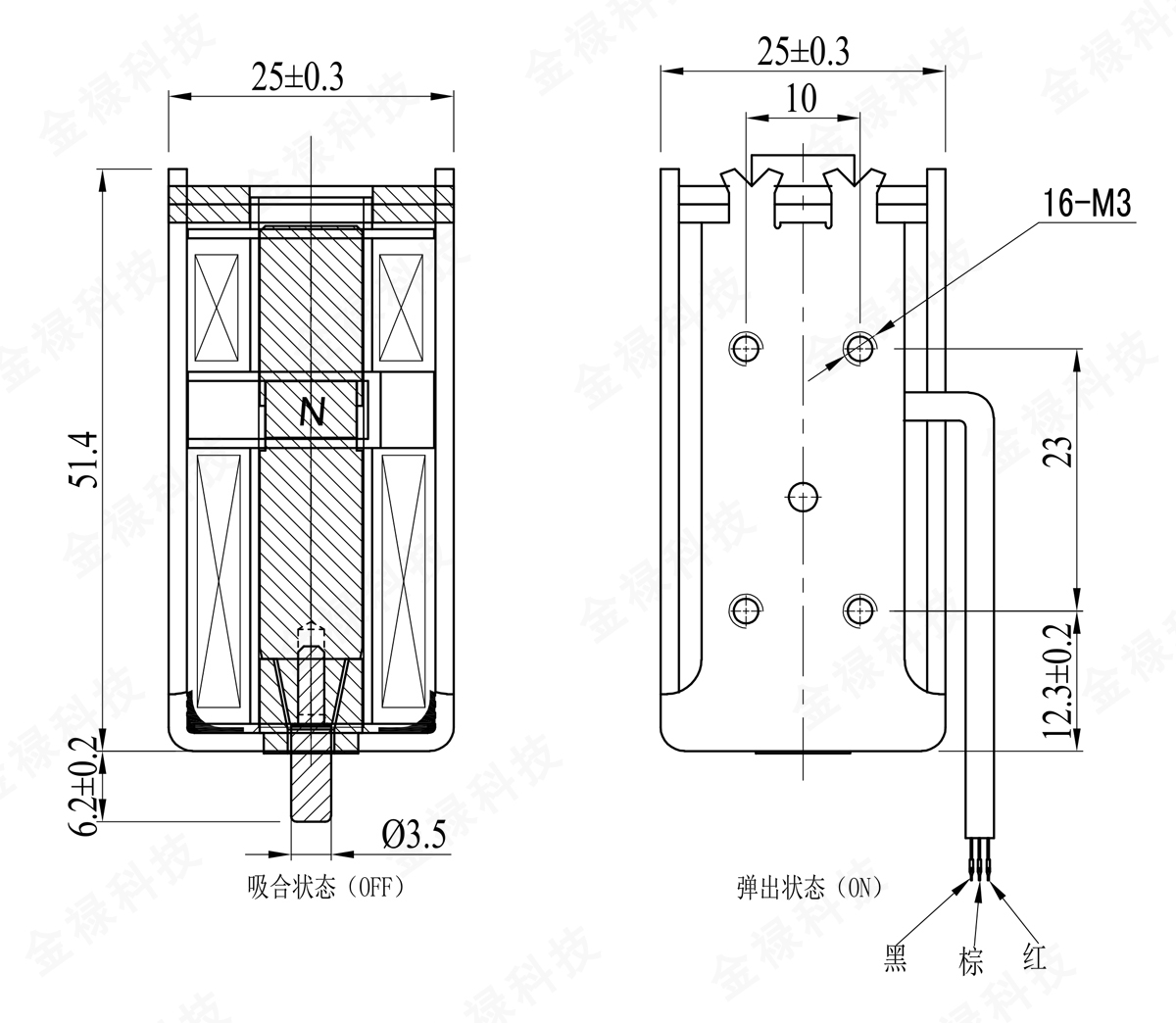

  翻针电磁铁之JL-0940N


  技术参数:

  1、at20℃电阻11.5±10%Ω(红+黑),弹出电流2.1A

  at20℃电阻10±10%Ω(红+棕),吸合电流2.4A

  2、接线方式:红色线接正极(公端),黑色线接负极(弹出),棕色线接负极(吸合)。

  3、保持力大于2kgf.

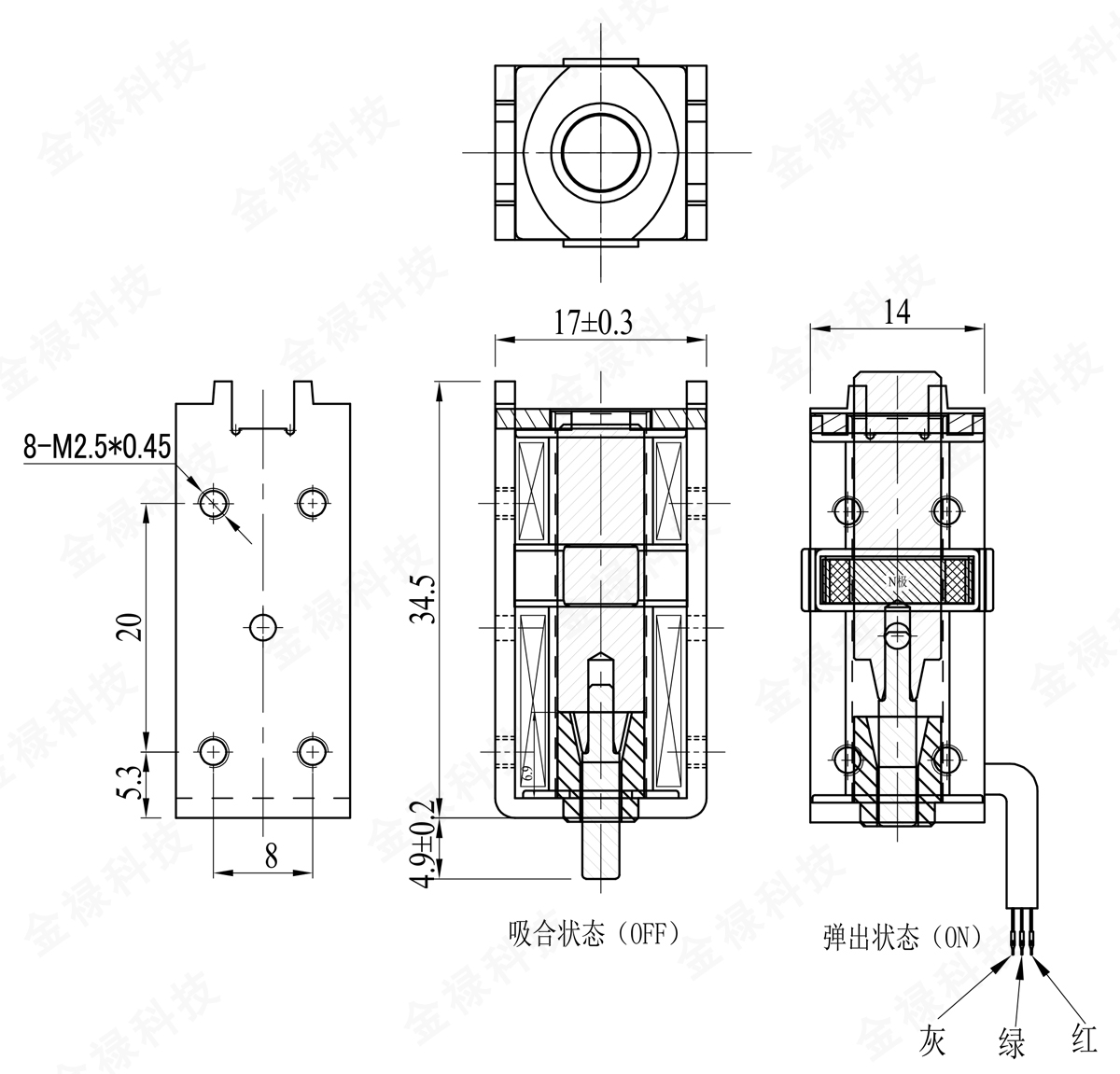

  吊目接针电磁铁之JL-0735N


  技术参数:

  1、at20℃电阻28.4±10%Ω(红+灰),弹出电流0.85A

  at20℃电阻11.5±10%Ω(红+绿),吸合电流2.09A

  2、接线方式:红色线接正极(公端),灰色线接负极(弹出),绿色线接负极(吸合)。

  3、保持力大于1.5kgf.


  此系列电磁铁产品特点:

  1、一体结构,自带限位,装配简便。

  2、导向功能,定位精准,稳定可靠。

  3、可动铁芯工作时不直接与线轴摩擦,降低磨损及磨损产生的部件损耗,提升产品寿命。

  4、封闭式结构,防止杂物、毛线进入活动件内部而影响功能,免清洁。

  5、噪音小

  · 高低温-20℃-140℃环境测试,功能正常。寿命可达1000万次以上。

  电磁铁安装使用说明

  周围工作环境无易燃易爆品,无腐蚀性液、气体。

  不可使用交流、高电压工作(使用额定电压DC24V,切不可连接交流电压)。

  电磁铁属于间歇性工作,不可长时间通电,以免造成温度过高而烧坏产品。

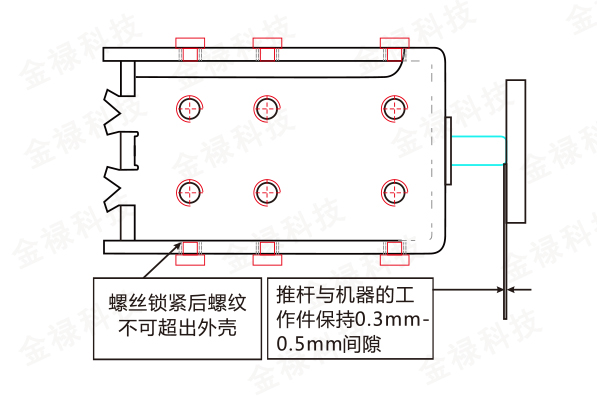

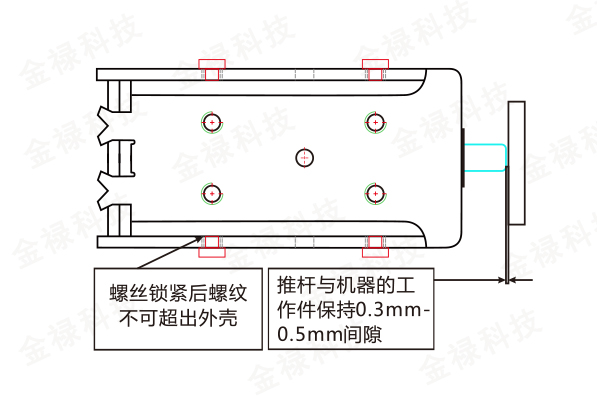

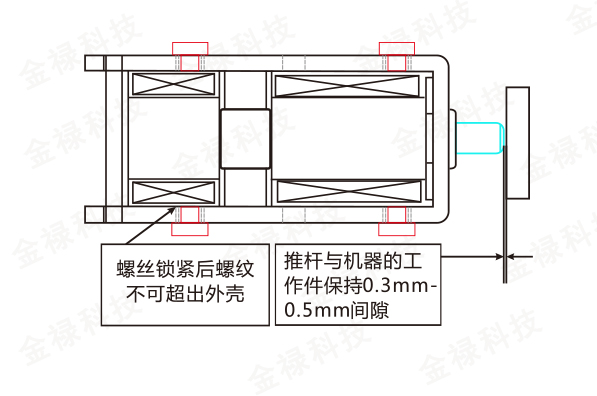

  安装电磁铁时请注意螺丝规格及长度,螺丝锁紧后底端不可超出电磁铁外壳厚度,不能顶住内部线圈。

  电磁铁装机后,推杆必须与机器的工作件保持0.3-0.5mm间隙。

  定期清理电磁铁上所粘的毛纱和灰尘,避免因脏物堵塞而引起铁芯卡滞。

  附图


  0951N系列换色电磁铁使用标准件螺丝:M3*5加标准弹垫、平垫。


  0940N系列翻针电磁铁使用标准件螺丝:M3*6加标准弹垫、平垫。


  0735N系列吊目/接针电磁铁使用标准件螺丝:M2.5*5加标准弹垫、平垫。
